Full Black tarkoittaa yleensä mustia kennoja, mustaa kehystä ja tummaa taustaa. Se ei kuitenkaan automaattisesti tarkoita, että paneelin pinnalla ei näkyisi metallisia johtimia. Siksi kaksi täysin mustana myytävää paneelia voi näyttää läheltä katsottuna hyvin erilaiselta.
Kun valitset aurinkopaneeleita, ulkonäköä kannattaa tarkastella neljästä kohdasta: kehys, kennojen välit, etupuolen johtimet ja koko asennuksen näkyvät osat. Näin tiedät, mitä tarjouksen ”täysin musta” käytännössä sisältää.
Alla olevassa vertailukuvassa paneelit ovat rinnakkain samassa tilassa. Ero näkyy erityisesti läheltä.
Kuva havainnollistaa ulkonäköä, ei paneelien keskinäistä laatua tai tuottoa. Valaistus, heijastukset ja katselukulma vaikuttavat siihen, miltä musta pinta näyttää. Valokuvasta ei myöskään voi päätellä paneelin tarkkaa mallia tai kaikkia teknisiä ominaisuuksia.
Hopeanvärinen alumiinikehys piirtää jokaisen paneelin ympärille vaalean reunuksen. Musta kehys sulautuu tummiin kennoihin ja tekee paneelikentästä rauhallisemman näköisen etenkin tummalla katolla.
Black Frame eli musta kehys ei vielä tarkoita Full Black -paneelia. Kehyksen sisällä kennojen välit voivat olla vaaleat tai läpinäkyvät, ja etupuolen johtimet voivat erottua selvästi.
Aurinkopaneelin pinta koostuu erillisistä kennoista. Niiden väleistä näkyvä rakenne vaikuttaa siihen, näyttääkö paneeli yhtenäiseltä vai vaalean ruudukon jakamalta.
Lasi–taustakalvo-paneelissa musta taustakalvo tummentaa kennojen väliset alueet. Valkoinen taustakalvo puolestaan tekee väleistä vaaleat. Lasi–lasi-paneelissa takana on toinen lasi, ja kennojen välien ulkonäkö riippuu lasin sekä muun taustarakenteen toteutuksesta. Kirkkaiden välien läpi voi näkyä esimerkiksi kattoa tai kiinnitysrakenteita.
Lasi–lasi, kaksipuolinen ja täysin musta kuvaavat eri asioita. Lasi–lasi kertoo paneelin rakenteesta, kaksipuolinen eli bifacial kyvystä hyödyntää valoa myös takapuolelta ja Full Black ulkonäöstä. Pelkkä lasi–lasi- tai Full Black -nimitys ei kerro, tuottaako paneeli sähköä myös takapuolelta. Se tarkistetaan kyseisen mallin tuotetiedoista.
Tavallisessa etukontaktillisessa kennossa sähkövirtaa kerätään etupinnan metallisilla johtimilla. Ohuet keräysjohtimet, kokoojakiskot eli busbarit ja kennojen väliset liitokset muodostavat kuvissa näkyviä viivoja. Niiden rakenne ja näkyvyys vaihtelevat paneelimalleittain.
Metalli heijastaa valoa. Siksi mustakehyksinen ja mustataustainen paneeli voi näyttää läheltä raidalliselta, vaikka se näyttäisi katolla lähes kokonaan mustalta. Johdinten näkyvyyttä voidaan vähentää niiden rakenteella ja pintakäsittelyllä, mutta Full Black -nimi ei tarkoita, että kaikki etupuolen metallirakenteet olisi poistettu.
Myös paneelin keskisauma tai kennojen rajat voivat erottua. Ne kuuluvat paneelin rakenteeseen eivätkä yksin kerro laatuvirheestä.
Back contact- eli takakontaktitekniikassa kennon positiiviset ja negatiiviset sähköiset kontaktit sijoitetaan takapuolelle. Etupinnalle ei tarvita tavallista metallista keräysverkkoa. Siksi täysin mustaksi suunniteltu takakontaktipaneeli voi näyttää erityisen tasaiselta ja tummalta.
Tekniikasta käytetään esimerkiksi nimiä BC, IBC, ABC ja HPBC. Pelkkä takakontaktirakenne ei silti takaa täysin mustaa paneelia: myös kehyksen ja kennojen välien toteutus vaikuttaa ulkonäköön.
Kun etupuolen metalli ei varjosta kennoa, valoa vastaanottavaa pinta-alaa jää enemmän käyttöön. Lopullinen hyötysuhde ja energiantuotto riippuvat kuitenkin koko paneelimallista ja asennusolosuhteista. Kennojen rajat, lasin heijastukset ja pienet sävyerot voivat näkyä myös takakontaktipaneelissa.
Omakotitalon kattoa katsotaan yleensä useiden metrien päästä ja alaviistosta. Silloin ohuet johdinlinjat eivät välttämättä erotu lainkaan. Laadukas etukontaktillinen Full Black -paneeli voi muodostaa erittäin siistin, yhtenäisen mustan paneelikentän.
Esimerkiksi valikoimamme JA Solar 465 Wp Full Black havainnollistaa tätä: musta kehys ja tumma kokonaisuus toimivat hyvin kattopaneelissa, vaikka lähietäisyydeltä näkyy etupuolen johtimia. Full Black -paneelin ei siis tarvitse olla takakontaktipaneeli näyttääkseen katolla mustalta.
Terassikatoksessa, seinäasennuksessa tai muussa läheltä katsottavassa kohteessa pinnan yksityiskohdilla voi olla suurempi merkitys. Näissä kohteissa kannattaa verrata oikeita paneeleita tai toteutuskuvia. Katoksessa on hyvä katsoa myös alapuolelta näkyvät osat, liitäntärasiat ja kaapelireitit.
Ulkonäön rinnalla vertaillaan paneelin tehoa suhteessa kokoon, hyötysuhdetta, takuita ja soveltuvuutta kohteeseen. Näkyvät johtimet eivät tee paneelista huonoa, eikä mustempi pinta yksin takaa parempaa vuosituottoa.

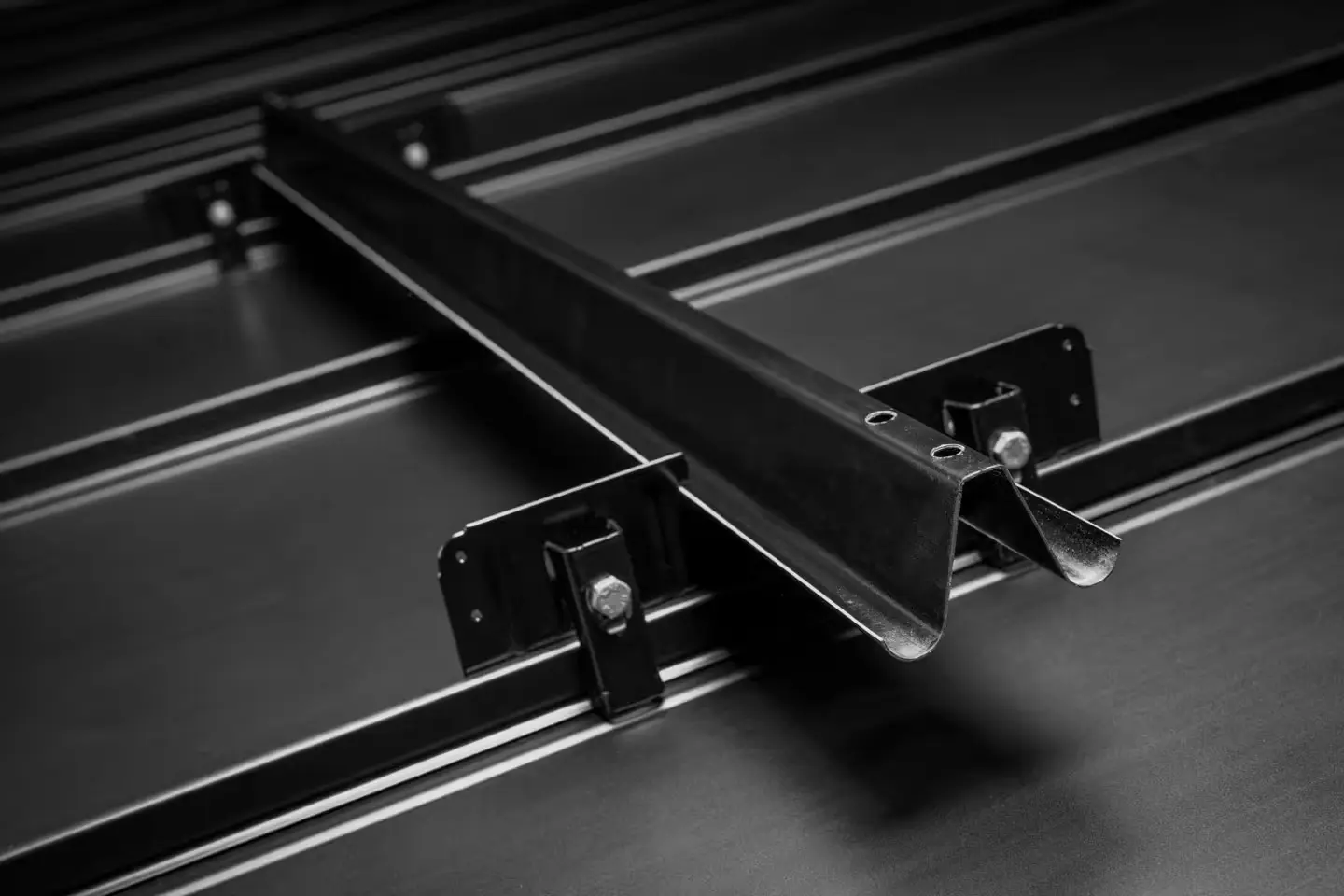

Aurinkotekniikalta saat halutessasi myös koko näkyvän asennuksen mustana: paneelien lisäksi mustat kiinnitysosat, turvakytkimet ja kaapelireitit. Kokonaisuus sovitaan jo tarjousvaiheessa.
Paneelikentän reunasta näkyvä vaalea kisko tai tummalle julkisivulle asennettu harmaa turvakytkin voi erottua enemmän kuin paneelin ohuet johtimet. Siksi viimeistelty ulkonäkö suunnitellaan katolta seinälle asti.
Mustassa toteutuksessa huomioimme kohteen mukaan:

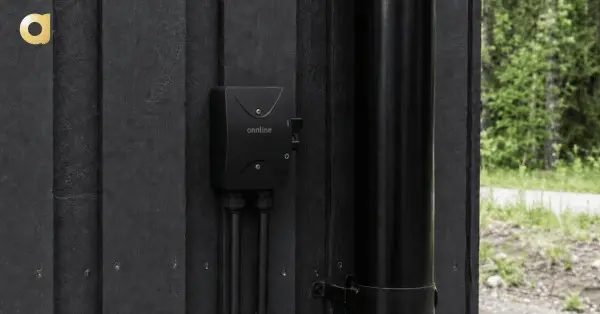

Meiltä saa aurinkopaneeliasennuksen mustilla turvakytkimillä. Kun kytkin tulee näkyvälle paikalle julkisivuun, musta kotelo ja siisti kaapelireitti viimeistelevät kokonaisuuden. Kuvassa musta Onnline-turvakytkin sulautuu tummaan ulkoverhoukseen.
Turvakytkimen sähköiset ominaisuudet ja soveltuvuus valitaan aina järjestelmän mukaan. Tarvittavat merkinnät, käytettävyys ja huollettavuus huomioidaan ulkonäön rinnalla. Samalla sovitaan, mitkä kaapelit, putket ja muut näkyvät osat toteutetaan mustina.
Kaikkien laitteiden kuori ei ole automaattisesti musta. Esimerkiksi invertterin ja akun väri riippuu valitusta mallista. Siksi tarjoukseen kirjataan, mitä musta kokonaisuus juuri sinun kohteessasi sisältää.
Kun tavoitteena on mahdollisimman yhtenäinen ulkonäkö, kerro siitä jo tarjouspyynnössä. Valitsemme paneelit ja näkyvät asennusosat rakennukseen sopivaksi kokonaisuudeksi.
Tutustu täysin mustaan aurinkopaneelipakettiin ja toteutuskuviin tai ota yhteyttä ja kerro toiveesi mustasta asennuksesta.
