Käyttö-, ylläpito- ja vianrajausopas kotilataukseen — versio 13.8.2026. Opas käsittelee ABB:n AC-kotilatureita; DC-pikalaturit eivät kuulu tähän oppaaseen.
Tämän oppaan tarkoitus: Sovellusosio näyttää päivittäisen käytön yleisimmät vaiheet. Aloita laturin tilasta, tarkista auton ja ChargerSyncin asetukset ja kerää tarvittaessa tunnistetiedot tukea varten.
Käyttäjän raja: Käyttäjä voi hallita latausta, ajastusta, RFID-kortteja ja sovelluksen tavallisia asetuksia. Syötön, suojauksen, vaiheiden, mittarin ja kuormanhallinnan tekniset muutokset tekee sähköalan ammattilainen.
Kun lataus ei ala odotetusti, tarkista ensin laturin valo, ChargerSyncin tila ja auton oma latausnäkymä. Nollateho voi olla normaali odotus: auto on täynnä, ajastus ei ole alkanut, käyttö odottaa tunnistautumista tai kuormanhallinta rajoittaa tehoa hetkellisesti.
Pikaopas oireen mukaan
Ei lataustehoa: tarkista auton varaustavoite, ajastus ja Dashboard — kokeile kaapelin uudelleenkytkentää kerran
Odottaa ajoneuvoa: avaa auto tai herätä se ja tarkista auton ajastus — odota hetki; tila ei yksin tarkoita laturivikaa
Odottaa tunnistusta: käytä lisättyä RFID-korttia tai CHARGE-painiketta — tarkista vapaa lataus / RFID-asetus
Offline: kokeile Bluetooth-lähiyhteyttä ja paikallista latausta — tarkista vasta sitten Wi-Fi, LAN tai 4G
Virhevalo: avaa ChargerSync ja kirjaa koodi sekä kellonaika — tee vain koodille sallittu käyttäjätoimi
Kaapeli ei irtoa: lopeta istunto ja avaa auton lukitus — odota lukon vapautumista; älä vedä kaapelista
Tallenna tilanne ennen muutoksia
kuvakaappaus Dashboardista ja mahdollisesta virhekoodista
kuva viidestä merkkivalosta sekä kellonaika
auton varaustaso, lataustavoite ja mahdollinen auton ajastus
laturin mallikoodi, tuotenumero ja sarjanumero arvokilvestä
Yksi muutos kerrallaan: Muuta vain yhtä asetusta ja kokeile uudelleen. Näin näet, vaikuttiko auton ajastus, laturin ajastus, tunnistautuminen vai tehonrajoitus.
Terra AC ja Terra AC 2.0 / V2 näyttävät lähes samoilta. Kirjaa arvokilvestä mallikoodi, ABB:n tuotenumero, sarjanumero TACW…, nimellisteho ja mahdolliset V2-, MID-, D- tai C-merkinnät.
Mallikoodin lukeminen
W7 / W11 / W22: 7,4 / 11 / 22 kW — nimellisteho; auto ja asennus voivat rajoittaa
G5: kiinteä 5 m Type 2 -kaapeli — kaapeli kuuluu laitteeseen
S: Type 2 -pistorasia suojaläpällä — käytä erillistä latauskaapelia
R: RFID — kortilla voidaan valtuuttaa lataus
D / M: näyttö / MID-mittaus — ominaisuus on vain merkityssä versiossa
C: 4G/SIM — mobiiliyhteys valitussa mallissa
V2: Terra AC 2.0 — uudempi laitesukupolvi
Yleisimmät teholuokat
1-vaiheinen: 7,4 kW — enintään 32 A
3-vaiheinen: 11 kW — enintään 16 A / vaihe
3-vaiheinen: 22 kW — enintään 32 A / vaihe
Teho ei ole lupaus latausnopeudesta: Toteutuva teho määräytyy laturin, auton sisäisen AC-laturin, kaapeloinnin, pääsulakkeiden ja kuormanhallinnan pienimmän rajan mukaan.
Käyttäjän sovellus on nykyinen ChargerSync. Älä valitse ChargerSync(legacy)-sovellusta. TerraConfig on asentajan käyttöönotto- ja konfigurointityökalu, ei päivittäiseen lataamiseen tarkoitettu sovellus.

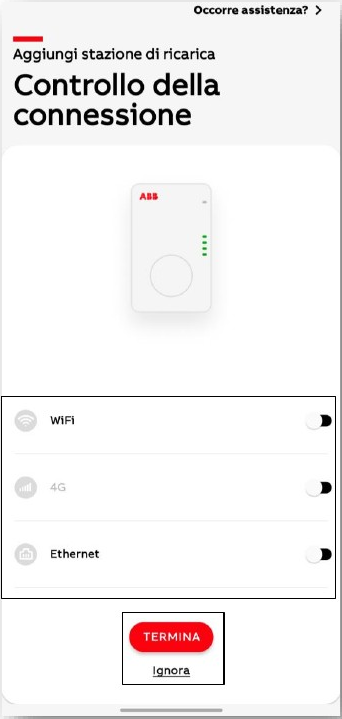

Ensimmäinen lisäys tehdään laturin vieressä Bluetooth-yhteydellä. Tarvitset puhelimen Bluetoothin, laturin sarjanumeron sekä laitteen mukana toimitetun PIN-koodin.
Occupied by others: Laturi on jo sidottu toiseen tiliin tai OCPP-taustaan. Edellinen omistaja poistaa laitteen tililtään tai tuki vapauttaa sidonnan.
Dashboard kertoo, onko laturi verkossa, onko auto kytketty ja voiko latauksen käynnistää. Tilan nimi on ensimmäinen tieto, joka kannattaa kirjata ongelmatilanteessa.
Etänäkymän edellytys: Etätoiminnot toimivat, kun laturi on ABB:n ChargerSync-taustassa ja internetissä. Kolmannen osapuolen latauspalvelu voi käyttää samaa OCPP-yhteyttä, jolloin ABB:n etänäkymä ei ole käytössä.
Lataus voidaan käynnistää ChargerSyncillä, RFID-kortilla tai vapaassa lataustilassa auton kytkemisestä. Käytössä oleva tapa määräytyy kohteen asetuksista.
Maximum current: Näytetty enimmäisvirta on sillä hetkellä vaikuttava raja. Auto, kuormanhallinta ja asentajan asettama katto voivat kaikki pienentää tehoa normaalisti.
ChargerSync voi näyttää ja joissakin kokoonpanoissa antaa pienentää Maximum current- tai Load balance -rajaa. Dynaaminen kuormanhallinta puolestaan sovittaa latauksen rakennuksen muuhun kulutukseen ulkoisen mittarin avulla.

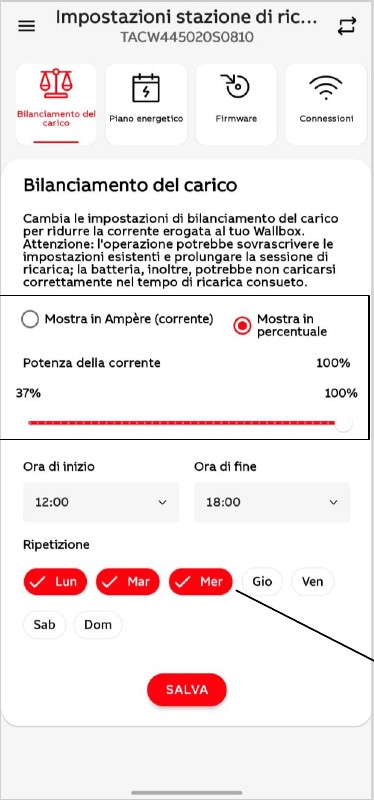

Kuva 7. Virranrajoituksen ajastus ChargerSyncissä.
Kuva on ABB:n pikaoppaasta. Sovelluksen valikot ja tekstit voivat poiketa versiosta riippuen.
Auton AC-raja: auto — auto ei ota tätä enempää
Käyttäjän Maximum current: käyttäjä voi pienentää, jos valinta näkyy — rajoittaa kulloistakin latausvirtaa
Asentajan enimmäisraja: asentaja TerraConfigissa — suojaa syöttöä ja asennusta
Dynaaminen kuormanhallinta: mittari ja asentajan asetukset — pienentää tehoa muun kulutuksen kasvaessa
Aurinkotila / ajastus: käyttäjä — voi odottaa ehtojen täyttymistä
Jos teho on odotettua pienempi
Tarkista Dashboardista Maximum current ja latauksen tila.
Tarkista auton AC-latauksen enimmäisteho ja auton mahdollinen virtaraja.
Katso, kasvoiko rakennuksen muu kulutus samaan aikaan.
Varmista, ettei ajastus tai aurinkotila odota omaa ehtoaan.
Jos raja jää poikkeavan pieneksi ilman muuta kuormaa, lähetä kuvakaappaus ja kellonaika tukeen.
Käyttäjä voi pienentää: Käyttäjän säätöä voi käyttää latauksen rauhoittamiseen. Asentajan asettamaa kattoa, pääsulakearvoa tai mittariasetuksia ei nosteta kokeeksi.
Aurinkolataus näkyy ChargerSyncissä vain yhteensopivassa kokoonpanossa. Se edellyttää yhteensopivaa tuonti- ja vientimittaria, asentajan käyttöönottoa sekä riittävän uusia laite- ja sovellusversioita.
Valitse Charging mode / Lataustila
Max speed: käyttää verkkoa ja aurinkoa suurimpaan sallittuun tehoon — kuormanhallinta tai käyttäjäraja voi silti pienentää tehoa
Eco Mix / Eco MIX: pitää tarvittaessa vähimmäislatauksen verkolla ja lisää aurinkoylijäämän — osa energiasta voi tulla verkosta
Solar / Solar only: lataa vain mitatulla aurinkoylijäämällä — Paused, kun ylijäämä ei riitä
Käyttö
Avaa laturin Settings / Asetukset ja valitse Solar panels, jos toiminto näkyy.
Valitse Charging mode sekä haluttu tila.
Kytke auto ja seuraa Dashboardista, alkaako lataus vai jääkö se Paused-tilaan.
Jos Solar only odottaa jatkuvasti kirkkaalla säällä, tarkista ensin tuotanto, rakennuksen kulutus ja mittarin tila.
Solar onlyn käynnistysraja: Auto tarvitsee vähintään noin 6 A vaihetta kohti. Se vastaa noin 1,4 kW yksivaiheisena ja noin 4,2 kW kolmivaiheisena. Pienemmällä ylijäämällä tauko on normaali toimintatila.
Valikon nimet voivat olla Solar tai Solar only sekä Eco mix tai Eco MIX sovellusversiosta riippuen.
Statistics kokoaa latausistunnot, energian ja käyttäjän määrittämän hinnan perusteella lasketun kustannusarvion. Ennen vientiä varmista, että laturi on synkronoitunut.

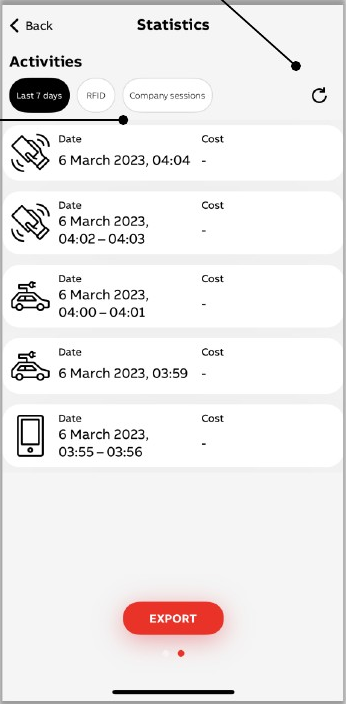

Kuva 8. Lataushistoria, suodattimet ja EXPORT ChargerSyncissä.
Kuva on ABB:n pikaoppaasta. Sovelluksen valikot ja tekstit voivat poiketa versiosta riippuen.
Raportin tekeminen
Avaa Statistics ja valitse Last 7 days, Previous month, Last 365 days tai Custom.
Rajaa All sessions, RFID tai Company car ja valitse Cost tai Energy.
Tarkista tapahtumat ja valitse EXPORT.
Jos uusin istunto puuttuu, päivitä näkymä laturin ollessa verkossa.
Kustannus on arvio: Energy plan / Sähkön hinta vaikuttaa sovelluksen kustannusarvioon. Se ei itsessään muuta latausnopeutta eikä todista, että laitteen mittaus on MID-hyväksytty. Tarkista korvauskäytön ehdot erikseen.
Asetusnäkymä vaihtelee laturiversion, laiteohjelmiston ja käytössä olevan taustapalvelun mukaan. Muuta vain nimettyä käyttäjäasetusta ja kirjaa alkuperäinen arvo.
Charger name: anna laturille tunnistettava nimi — helpottaa usean laitteen hallintaa
Energy plan: syötä keskihinta tai aikaperusteinen hinta — vaikuttaa vain kustannusarvioon
RFID cards: lisää, nimeä tai poista kortti — kadonnut kortti poistetaan heti
Schedule: aseta latauksen aikaikkuna — käytä mieluiten vain yhtä ajastusta
Notifications: valitse tarpeelliset ilmoitukset — valikoima riippuu versiosta
Connectivity: valitse oikea verkko tai nimenomainen Offline — verkon tekninen vianrajaus voidaan siirtää tuelle
Firmware: hyväksy tarjottu päivitys — ei aktiivisen latauksen aikana
Perheenjäsen ja omistajanvaihto
ABB:n kotikäytön ohjeessa saman laturin perhekäyttö tapahtuu samalla ChargerSync-kirjautumisella.
Omistajanvaihdossa nykyinen omistaja poistaa laitteen polusta ME > My device > Delete; vanhassa näkymässä Charger settings > Delete device.
Poistaminen vapauttaa laturin uuden omistajan tilille. Tallenna PIN ja sarjanumero ennen poistamista.
ChargerSync App, ChargerSync Web Portal ja kolmannen osapuolen OCPP-palvelu eivät voi samanaikaisesti omistaa samaa laturia.
Asentajan asetukset: Pääsulake, vaiheistus, suojaukset, enimmäisvirran yläraja, mittari, Modbus-arvot, OCPP-palvelin ja tehdasasetusten palautus kuuluvat asentajalle.
Terra AC:n etupaneelissa on viisi toimintovaloa. Katso koko valoryhmää: yksi valo kertoo vain osan tilanteesta. ChargerSync antaa tarvittaessa tarkemman tilan tai vikakoodin.
Virhe: laite on havainnut virheen — — — ei havaittua virhettä
Lataus: auto täynnä tai lataus pysäytetty — lataus käynnissä — lataus ei käynnissä
Kaapeli / valtuutus: auto kytketty ja käyttö valtuutettu — odottaa valtuutusta — autoa ei kytketty
Internet: verkkoyhteys muodostettu — yhteyttä muodostetaan — ei internetyhteyttä
Virta: latausasema päällä — käyttöönotto-/asetustila — latausasema pois päältä
Tavalliset yhdistelmät
Virta palaa, internet ei: laturi on päällä ilman pilviyhteyttä — kokeile paikallista latausta tai Bluetoothia
Kaapelivalo vilkkuu: odottaa sovellusta tai RFID:tä — valtuuta käytö
Latausvalo vilkkuu: energiaa siirtyy — normaali lataustila
Latausvalo palaa: auto täynnä tai istunto pysäytetty — tarkista auton varaustaso ja Dashboard
Virhevalo palaa: laturi on havainnut poikkeaman — avaa ChargerSync ja kirjaa koodi
Internetvalo ei ole latausvalo: Internet-yhteyden puuttuminen ei yksin estä paikallista latausta. Etätoiminnot ja synkronointi tarvitsevat verkkoyhteyden.
Koodi kannattaa kopioida täsmälleen heksamuodossa ja ottaa kuvakaappaus. Koodin merkitys voi riippua laitesukupolvesta; V2-merkityt kohdat koskevat Terra AC 2.0 -versiota.
0x0001 / 0x0002: V2 RCD-itsetesti / jäännösvirta — lopeta käyttö ja pyydä asentajan tarkistus
0x0004: alkuperäinen malli: PE tai N/L-kytkentä — asentajalle
0x0008 / 0x0010: syöttöjännite liian korkea / matala — jos koodi palaa, asentajalle
0x0020 / 0x0040: ylivirta — lopeta käyttö ja asentajalle
0x0080: sisälämpötila korkea — keskeytä, anna jäähtyä; toistuessa huoltoon
0x0100: V2: auton ohjaussignaalin tarkistus — irrota ja kytke kaapeli kerran; toistuessa huoltoon
0x0800: sisäinen tiedonsiirto — V2: yksi uudelleenkäynnistys; vanhassa tarkista ensin verkko
0x1000: pistokkeen lukko — lopeta, avaa auto/sovellus ja kytke uudelleen
0x2000: vaihe puuttuu — asentajalle
0x4000: Modbus-/kuormanhallintayhteys — kirjaa aika ja teho; asentaja tarkistaa mittarin
0x8000: V2 offline-tapahtumamuisti täynnä — palauta internet ja synkronoi; tarvittaessa tukeen
Kun koodi palaa uudelleen: Lähetä mallikoodi, sarjanumero, koodikuva, kellonaika ja tieto siitä, tapahtuiko vika heti kytkennässä vai latauksen aikana.
Laite/asennus: virhekoodi palaa tai suoja laukeaa — mallikoodi ja asentajan tarkistus
Hyvä vertailutesti: Jos mahdollista, kokeile samaa autoa toisella AC-laturilla tai toista autoa samalla Terra AC:llä. Vertailu rajaa nopeasti, kummalta puolelta jatketaan.
Paikallinen lataus: kyllä, asetuksesta riippuen — —
Bluetooth-lähikäyttö: kyllä — —
RFID / vapaa lataus: kyllä, jos valmiiksi määritetty — oikeuksien muutosten synkronointi
Etäkäyttö ja portaali: — — kyllä
Tilastojen synkronointi ja vienti: tapahtuma voi tallentua paikallisesti — kyllä, tietojen siirtoon
Valitse Offline tarkoituksella: Jos kohteessa ei ole internetiä, valitse Connectivity-asetuksista nimenomainen Offline-tila. Näin laturi ei yritä jatkuvasti yhteyttä ja tapahtumien hallinta pysyy kokoonpanon mukaisena.
Hallittu uudelleenkäynnistys
Lopeta lataus autosta, RFID-kortilla tai ChargerSyncin STOP-painikkeella.
Irrota kaapeli, jos se vapautuu normaalisti.
Katkaise virta vain latausaseman tunnetusta ja selkeästi merkitystä johdonsuojasta tai RCBO:sta.
Odota vähintään yksi minuutti.
Kytke suoja takaisin päälle ja anna laturin tehdä itsetestit.
Tarkista merkkivalot ja ChargerSync. Jos sama koodi palaa, kirjaa se ja siirrä asia tukeen.
Jos laturin omaa suojaa ei tunnisteta varmasti, älä kokeile sähkökeskuksen eri suojia. Pyydä asennuksen toimittajalta merkintä tai ohje.
Kotelo ja mahdollinen näyttö: ehjä, kiinnitys vakaa — puhdista pehmeällä nihkeällä liinalla
Kiinteä kaapeli: ei viiltoja, puristumia tai poikkeavaa jäykkyyttä — pidä kaapeli telineellä, ei maassa
Type 2 -pistoke/pistorasia: puhdas, kuiva ja muoto ehjä — poista irtoroska varovasti laitteen ollessa käyttämättä
Ympäristö: ei lunta, tavaroita tai kasvustoa laitteen päällä — pidä tila vapaana ja ilmanvaihto normaalina
Merkkivalot ja sovellus: tila vastaa käyttöä — tallenna toistuva poikkeama
Alkuperäisen Terra AC:n opas suosittelee ulkopinnan puhdistusta noin neljän kuukauden välein; tarve riippuu asennuspaikasta. Ei painepesuria, liuottimia tai hankaavia välineitä.
Käyttäjän asetusten ylläpito
RFID-kortti katoaa: poista kortti ChargerSyncistä ja lisää korvaava
Sähkön hinta muuttuu: päivitä Energy plan; se muuttaa vain arviota
Ajastus muuttuu: päivitä yksi pääasiallinen ajastus ja testaa
Reititin vaihtuu: päivitä 2,4 GHz Wi-Fi tai pyydä yhteyden määritys
Sovellus tarjoaa firmwarea: päivitä ilman aktiivista latausta, pysy Bluetooth-etäisyydellä ja pidä sovellus auki
Auto tai pääsulake vaihtuu: pyydä asentajaa tarkistamaan rajat ja kuormanhallinta
Arvokilpi ratkaisee: Käyttölämpötila ja IP-luokka tarkistetaan oman laitteen arvokilvestä. Alkuperäinen Terra AC on yleensä IP54; V2-esite ilmoittaa IP55.
